Grundig R400 problema dial y balance

#1 Mensaje por ubaldojhp » Sab Sep 08, 2018 9:41 pm

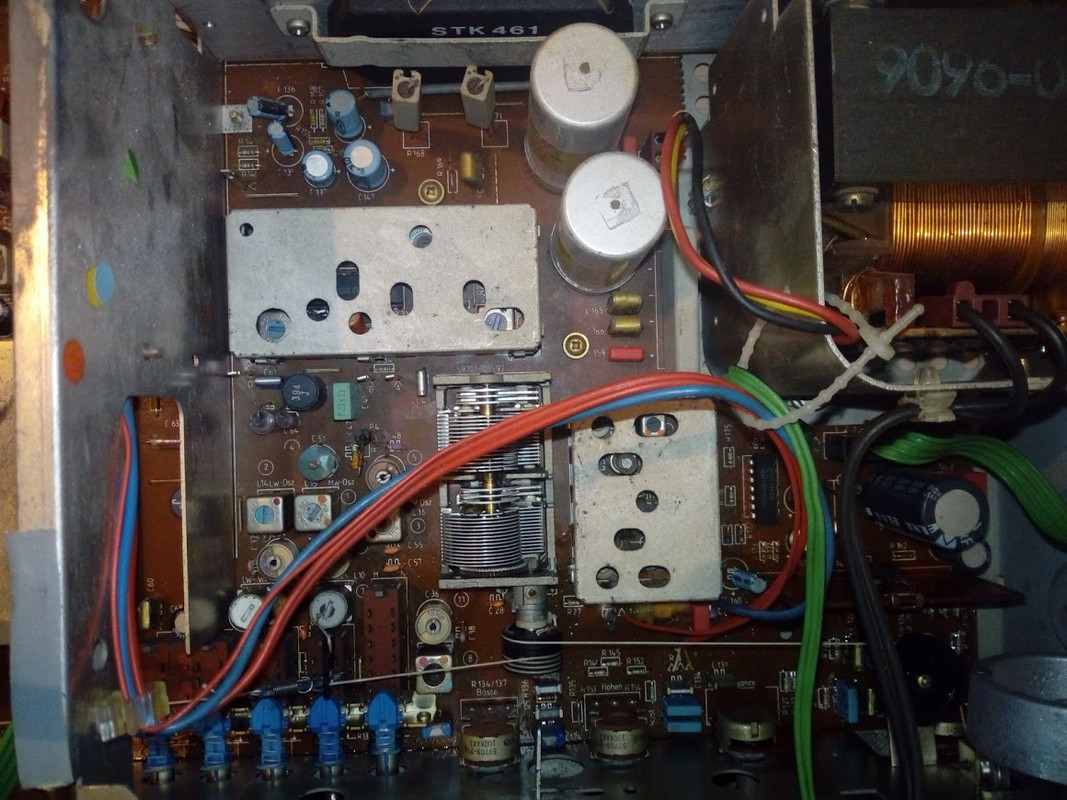

Esta mañana me he puesto a revisar este ampli que tengo un tiempo guardado. Los dos problemas principales son:
1. El dial no corre cuando lo giro hacia la derecha pero si corre hacia la izquierda aunque no con soltura, aunque llega al final. Lo he abierto y no veo nada raro solo eso, que no recoge hacia la derecha. La cuerda parece tensa
2. El balance. El sonido es muy bueno por ambos canales pero al girar el balance para escuchar el altavoz derecho el izquierdo aun suena aunque muy poco y viveceversa con el otro altavoz. He limpiado con lubrilimp pero sigue sonando
https://www.hifiengine.com/images/model ... ceiver.jpg
Imagen
Imagen
Vieta A215 - Sansui AU417 - Kenwood KA3500 - Philips 561 - Rotel 1000
Pioneer HPM-60 - Kastell Miniwatt 8 - Roselson - Heco 100 SF
Philips GA222 - BSR C129 - Dual 1225, 1235
Kenwood KT5500 - Sony ST-333L
Rotel RD15F - Kenwood KX530

Avatar de Usuario
Jan7
Socio Conspirador peligrosillo
Socio Conspirador peligrosillo
Mensajes: 2158
Registrado: Vie Ago 28, 2009 12:51 pm
Ubicación: Collado Villalba (Madrid)

Re: Grundig R400 problema dial y balance

#2 Mensaje por Jan7 » Dom Sep 09, 2018 1:40 pm

Sobre el efecto que escuchas al girar a un extremo u otro el control del balance, creo que no puedes hacer nada, es un problema de diseño. O bin que algún condensador electrólítico o de tántalo -habituales en aquella época tenga pérdidas. En mi Grundig Satellit 2400 también ocurre este fenómeno...

He mirado el manual de servicio en:

https://www.hifiengine.com/manual_libra ... -400.shtml

https://elektrotanya.com/grundig_r400_c ... nload.html

Y anuncia unos valores de diafonía en función de la frecuencia que pienso que corresponden a esto que escuchas.

Sobre el problema del encordelado quizá sea que alguna de las poleas de reenvío se haya agarrotado por el desuso, o bien se haya destensado un poco y no se mueva correctamente. De todas maneras, tienes un diagrama de la dsposición en estos manuales., que por cierto están en francés.
Última edición por Jan7 el Dom Sep 09, 2018 3:13 pm, editado 1 vez en total.

ubaldojhp
Socio Conspirador peligrosillo
Socio Conspirador peligrosillo
Mensajes: 1077
Registrado: Sab Abr 04, 2015 12:26 am
Ubicación: Cartagena

Re: Grundig R400 problema dial y balance

#3 Mensaje por ubaldojhp » Dom Sep 09, 2018 1:57 pm

He visto el manual Jan, sobre el dial parece que las poleas giran bien pero en algún punto se atranca. Miraré si se superponen en algún punto. El balance si sigue así no lo veo un problema grave ya que se escucha muy bien. Pensaba buscar el condensador de balance y cambiarlo pero con lo que me has dicho no creo que merezca la pena. Gracias Jan
Vieta A215 - Sansui AU417 - Kenwood KA3500 - Philips 561 - Rotel 1000
Pioneer HPM-60 - Kastell Miniwatt 8 - Roselson - Heco 100 SF
Philips GA222 - BSR C129 - Dual 1225, 1235
Kenwood KT5500 - Sony ST-333L
Rotel RD15F - Kenwood KX530

Avatar de Usuario
casito
Socio honorífico. ¡PELIGROSÍSIMO!
Socio honorífico. ¡PELIGROSÍSIMO!
Mensajes: 12328
Registrado: Jue Jul 08, 2010 11:03 pm

Re: Grundig R400 problema dial y balance

#4 Mensaje por casito » Lun Sep 10, 2018 10:21 am

mira a ver si en el eje puedes meter otra vuelta, con el tiempo el muelle de tensado ha perdido fuerza
"Si deseas que alguien te haga un trabajo, pideselo a quien esté ocupado; el que está sin hacer nada te dirá que no tiene tiempo"
Una de dos:
o no me hacen caso cuando los mando allí, o en Tomar por el Cul... me están mandando a la gente de vuelta.

ubaldojhp
Socio Conspirador peligrosillo
Socio Conspirador peligrosillo
Mensajes: 1077
Registrado: Sab Abr 04, 2015 12:26 am
Ubicación: Cartagena

Re: Grundig R400 problema dial y balance

#5 Mensaje por ubaldojhp » Lun Sep 10, 2018 10:23 am

Probaré a ver, gracias casito
Vieta A215 - Sansui AU417 - Kenwood KA3500 - Philips 561 - Rotel 1000
Pioneer HPM-60 - Kastell Miniwatt 8 - Roselson - Heco 100 SF
Philips GA222 - BSR C129 - Dual 1225, 1235
Kenwood KT5500 - Sony ST-333L
Rotel RD15F - Kenwood KX530

ubaldojhp
Socio Conspirador peligrosillo
Socio Conspirador peligrosillo
Mensajes: 1077
Registrado: Sab Abr 04, 2015 12:26 am
Ubicación: Cartagena

Re: Grundig R400 problema dial y balance

#6 Mensaje por ubaldojhp » Lun Sep 10, 2018 7:18 pm

Ya está. He soltado un poco la cuerda y la he tensado y ahora ya va bien. Muchas gracias a todos
